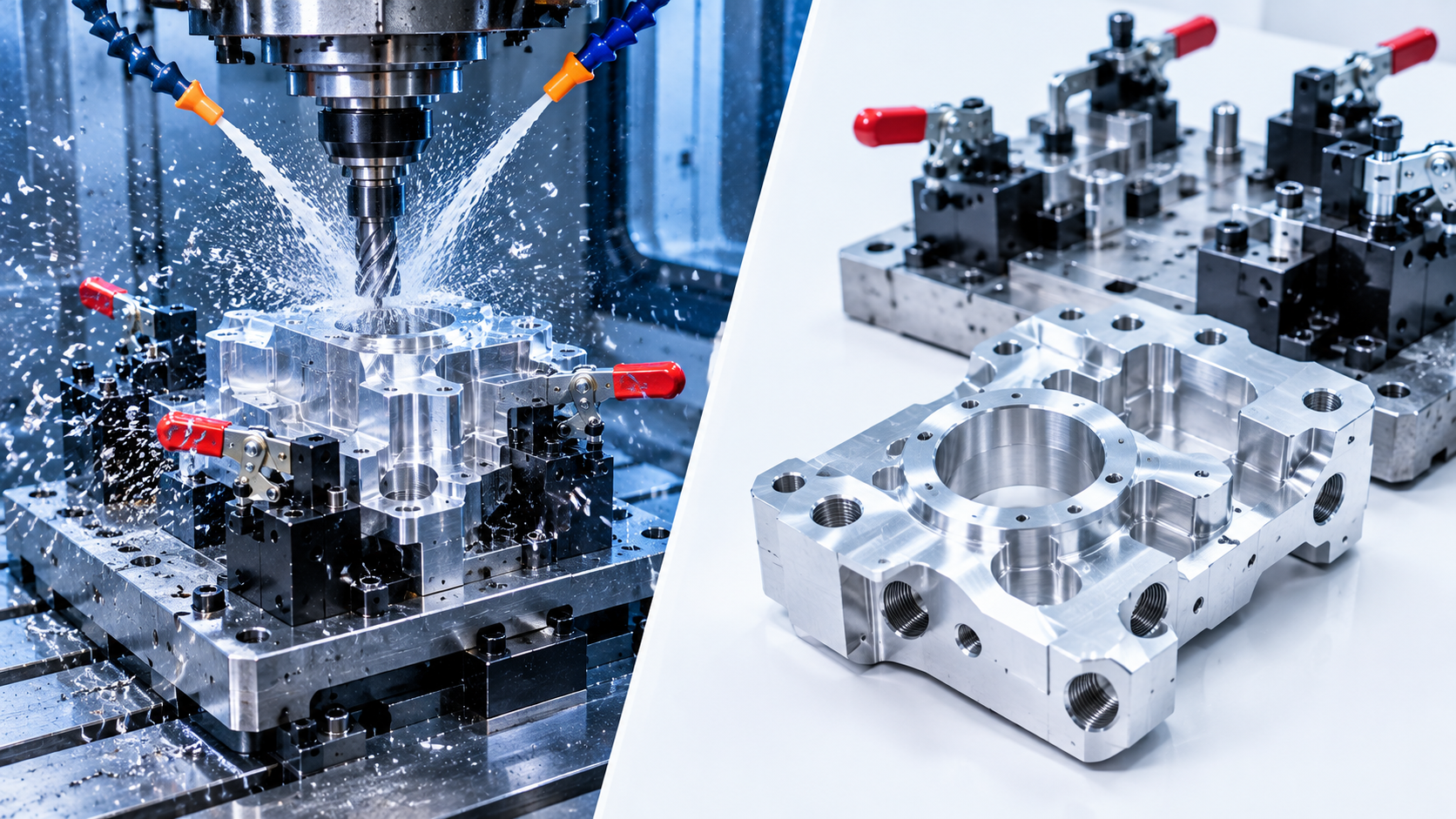

Узнайте, как крепления и специальные приспособления влияют на точность обработки, повторяемость и время выполнения заказа. Поймите, почему правильный зажим имеет решающее значение для качества.
Обсудите ваши потребности в крепленииПри точной обработке на станках с ЧПУ режущий инструмент — это только половина уравнения. Не менее важно и то, как удерживается заготовка (так называемая фиксация заготовки на станке с ЧПУ) . Плохо зажатая деталь может смещаться, вибрировать или отклоняться во время резки, что приводит к ошибкам в размерах, плохому качеству поверхности и даже поломке инструмента.
В Opicreate проектирование приспособлений с ЧПУ рассматривается как основная инженерная задача, а не второстепенная мысль. В этом руководстве объясняются распространенные методы крепления, почему важны специальные приспособления и как правильный зажим улучшает качество ваших деталей.
Что такое обрабатывающий станок с ЧПУ?
Удержание заготовки относится к методам и устройствам, используемым для закрепления заготовки на столе или шпинделе станка с ЧПУ во время обработки. Цель проста: сохранять деталь полностью неподвижной и жесткой при приложении сил резания.
Правильное удержание труда позволяет добиться четырех целей:
- Позиционирование – точно позиционирует деталь относительно осей станка.
- Зажим – надежно удерживает деталь, не деформируя ее.
- Поддержка – предотвращает прогибание и вибрацию во время резки.
- Повторяемость – гарантирует, что каждая деталь в партии обрабатывается идентично.
Без надлежащего крепления даже самый точный станок с ЧПУ не сможет производить точные детали.
Распространенные методы работы
Различная геометрия деталей и объемы производства требуют разных решений для крепления деталей. Вот наиболее распространенные методы, которые мы используем:
Тиски
- Стандарт для прямоугольных и блочных деталей
- Быстрая настройка, подходит для низкой и средней громкости
- Прецизионные тиски удерживают параллельность в пределах 0,01 мм.
Зажимы и ремни
- Используется для заготовок большего размера или неправильной формы.
- Гибкое позиционирование на столе станка
- Требует тщательного размещения, чтобы избежать помех инструмента.
Цанги и патроны
- Для круглых деталей на токарных станках и токарных центрах.
- Отличная концентричность и сцепление
- Быстрая загрузка для крупносерийного производства
Пользовательские светильники
- Разработан для деталей определенной геометрии.
- Идеально подходит для сложных деталей и больших объемов
- Максимизирует повторяемость и сокращает время настройки
Почему дизайн приспособления с ЧПУ имеет значение
Хорошо спроектированное приспособление — это инвестиция, которая окупается на протяжении всего производственного цикла. Вот что дает правильная конструкция светильника:
- Сокращает время наладки – детали можно загружать быстро и последовательно.
- Улучшает повторяемость – каждая деталь позиционируется одинаково, партия за партией.
- Предотвращает вибрацию – улучшает качество поверхности и увеличивает срок службы инструмента.
- Обеспечивает сложную обработку – многосторонний доступ за один установ
- Защищает деталь – предотвращает появление следов зажатия и деформации на готовых поверхностях.
Разработка индивидуального светильника в Opicreate
Для крупносерийных или сложных деталей наши инженеры проектируют и производят специальные приспособления с учетом геометрии вашей детали. Процесс включает в себя:
- Анализ детали : просмотр геометрии, допусков и требований к обработке.
- Концепция крепления – проектирование точек размещения, стратегии зажима и опорной конструкции.
- 3D-моделирование : создание модели приспособления и имитация доступа к инструменту.
- Производство – обработка приспособления из алюминия или стали.
- Проверка : протестируйте приспособление с первым изделием и при необходимости отрегулируйте его.
Мы также можем разработать модульные приспособления, подходящие для деталей разных размеров, что снижает затраты на оснастку для семейств продуктов.
Что вы должны знать перед заказом
Если ваша деталь требует очень жестких допусков, имеет тонкие стенки или деликатные элементы, сообщите нам об этом заранее. Мы порекомендуем лучшую стратегию крепления детали и можем предложить конструктивные изменения для улучшения обрабатываемости.
Ключевые факторы, которые мы учитываем:
- Жесткость детали . Для тонких стенок может потребоваться специальная опора или более низкие силы резания.
- Зажимные поверхности – выделенные места для зажима без повреждения критически важных элементов.
- Доступ к инструментам – обеспечение того, чтобы приспособление не блокировало траектории инструмента.
- Материал – разные материалы требуют разного давления зажима.
Отправьте нам свой чертеж, и мы включим соображения по конструкции светильника в наши отзывы и предложения DFM.
