Объяснение фрезерования с ЧПУ: руководство по 3-, 4- и 5-осевой обработке
Объяснение фрезерования с ЧПУ: 3-осевая, 4-осевая и 5-осевая обработка
Узнайте о различиях между 3-, 4- и 5-осевым фрезерованием с ЧПУ. Поймите, какой метод лучше всего подходит для сложности, допуска и бюджета вашей детали.
Получите бесплатное предложение по фрезеровкеФрезерование с ЧПУ — один из наиболее универсальных субтрактивных производственных процессов. Вращающийся режущий инструмент удаляет материал из цельного блока для создания точных и сложных деталей. Но не все фрезерные станки одинаковы. Количество осей определяет, какую геометрию можно изготовить, сколько настроек потребуется и конечную точность детали.
В Opicreate наши услуги фрезерования с ЧПУ охватывают 3-, 4- и 5-осевую обработку. Это руководство объясняет различия и помогает вам выбрать правильный подход для вашего проекта.
Что такое фрезерная обработка с ЧПУ?

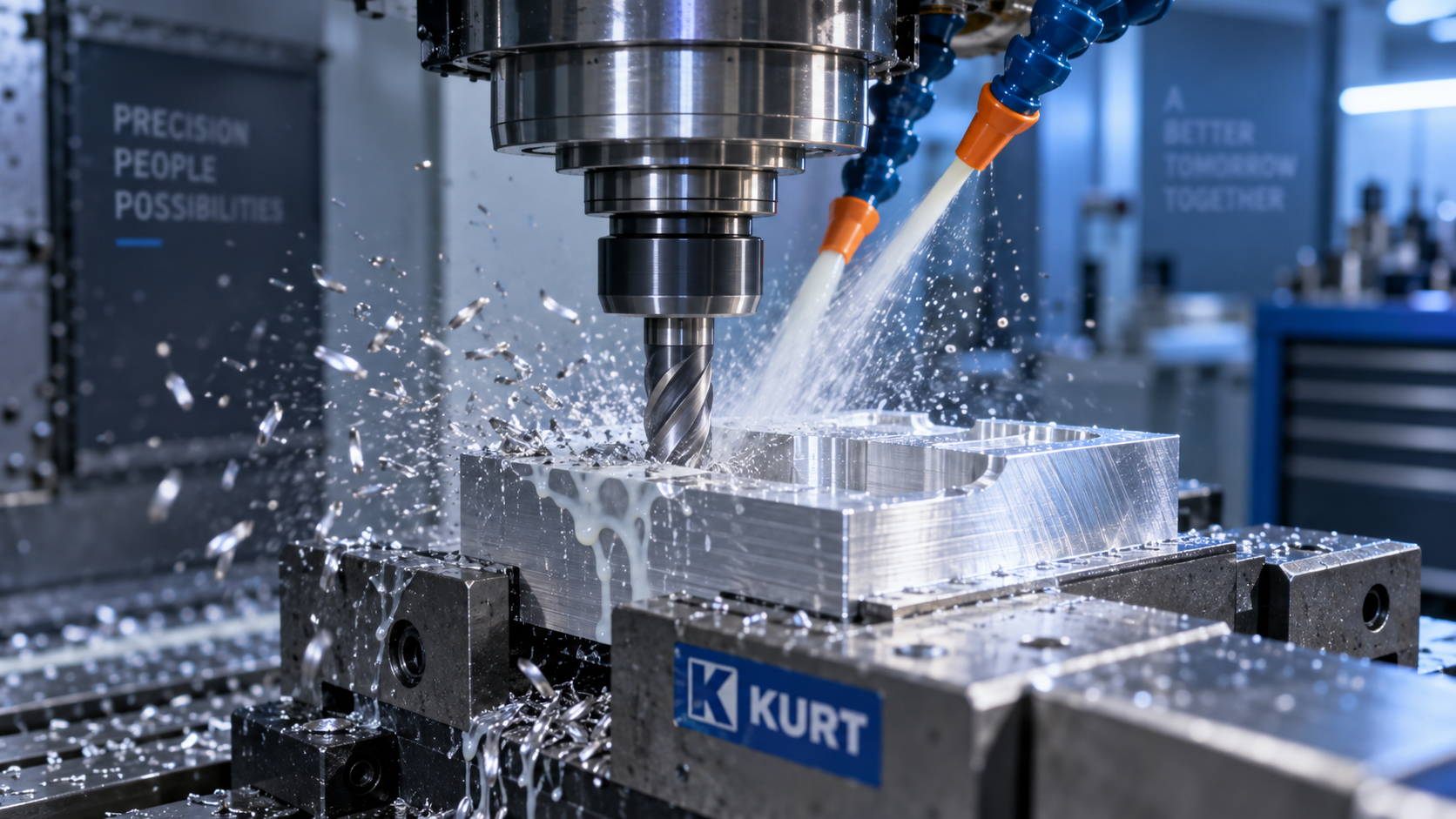

Фрезерование с ЧПУ — это процесс обработки, при котором вращающийся режущий инструмент удаляет материал с неподвижной заготовки. Фрезерный станок с ЧПУ следует запрограммированным траекториям для создания плоских поверхностей, пазов, карманов, отверстий, резьб и сложных трехмерных контуров.
В отличие от токарной обработки с ЧПУ, где заготовка вращается относительно неподвижного инструмента, фрезерование удерживает заготовку неподвижной, в то время как инструмент вращается и перемещается по нескольким осям. Это делает фрезерование идеальным для призматических деталей, корпусов, кронштейнов, форм и компонентов со смешанными характеристиками.
Современные фрезерные станки с ЧПУ могут достигать допусков до ±0,005 мм и работать с широким спектром материалов, включая алюминий, нержавеющую сталь, титан, латунь и конструкционные пластики.
3-осевое фрезерование с ЧПУ
3-осевое фрезерование является наиболее распространенным и экономичным видом фрезерования с ЧПУ. Режущий инструмент перемещается по трем линейным осям:
- Ось X – движение влево и вправо.
- Ось Y – движение вперед и назад.
- Ось Z – движение вверх и вниз.
Преимущества:
- Простое программирование и быстрая настройка
- Снижение стоимости оборудования, что отражается на более конкурентоспособных ценах.
- Идеально подходит для деталей с плоскими элементами и отверстиями на одной или двух сторонах.
- Идеально подходит для прототипов и мелкосерийного производства.
Ограничения:
- Невозможно обрабатывать подрезы или элементы с нескольких сторон без повторной фиксации.
- Трудно изготовить глубокие, узкие полости или нетрадиционные формы.
- Для сложных деталей может потребоваться больше настроек, что увеличивает время выполнения заказа.
Если ваша деталь имеет простую геометрию и требует обработки только с одной или двух сторон, 3-осевое фрезерование обычно является наиболее экономичным выбором.
4-осевое фрезерование с ЧПУ
4-осевое фрезерование добавляет вращение вокруг одной дополнительной оси (обычно оси A) , которая вращает заготовку вокруг оси X. Это позволяет машине получать доступ к нескольким граням детали за одну установку.
Преимущества:
- Меньше настроек, что повышает точность позиционирования и сокращает время выполнения заказа.
- Может обрабатывать цилиндрические детали, наклонные отверстия и обернутые профили.
- Идеально подходит для таких деталей, как распределительные валы, шестерни, рабочие колеса и многосторонние кронштейны.
- Лучшее качество поверхности изогнутых элементов по сравнению с 3-осевой обработкой с повторной фиксацией.
Когда следует выбирать 4-осевой режим:
Если вашей детали нужны элементы с нескольких сторон с жесткими позиционными допусками или если она имеет цилиндрические или вращающиеся элементы в сочетании с плоскими элементами, 4-осевое фрезерование предлагает хороший баланс возможностей и стоимости.
5-осевое фрезерование с ЧПУ
5-осевое фрезерование добавляет вращение вокруг двух осей (обычно A и C). Режущий инструмент или заготовка могут наклоняться и вращаться, обеспечивая доступ практически под любым углом за одну установку.
Преимущества:
- Сложная геометрия, выточки и глубокие полости, обрабатываемые за один установ
- Высочайшая точность и чистота поверхности сложных деталей.
- Сокращение времени выполнения сложных деталей за счет исключения необходимости многократной настройки
- Увеличенный срок службы инструмента, поскольку инструмент можно держать под оптимальным углом.
Ограничения:
- Более высокая стоимость машины, что отражается на ценообразовании.
- Требуется квалифицированное программирование CAM, чтобы избежать столкновений.
Когда следует выбирать 5-осевой режим:
Если ваша деталь имеет поверхности произвольной формы, подрезы, сложные углы или элементы, которые невозможно получить на 3- или 4-осевых станках, 5-осевое фрезерование является лучшим, а иногда и единственным вариантом.

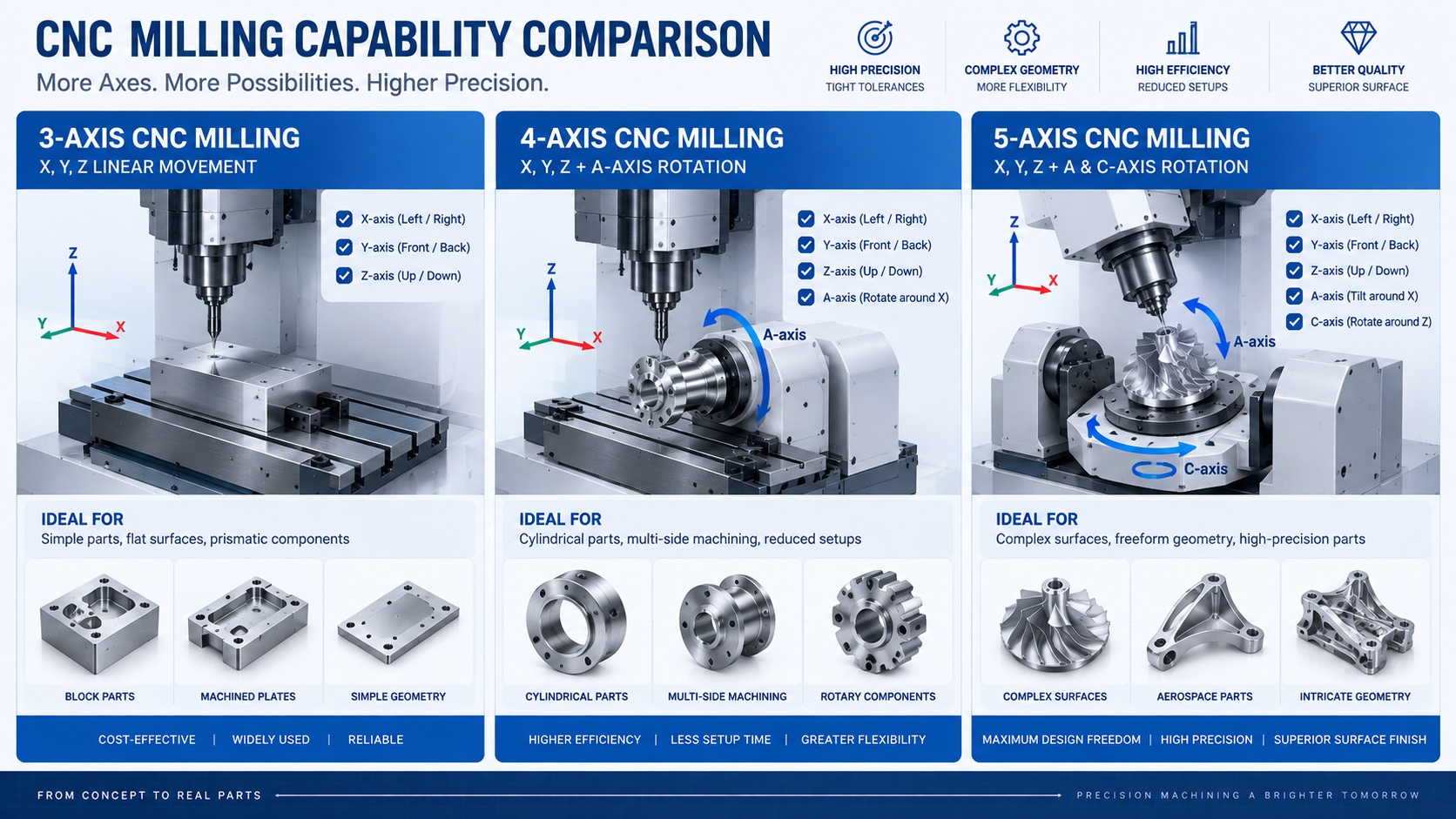

3-осевой, 4-осный и 5-осевой: быстрое сравнение
| Особенность | 3-осевой | 4-осевой | 5-осевой |
|---|---|---|---|
| Оси движения | Х, Ю, Я | Х, Y, Я + А | X, Y, Z + А, С |
| Лучшее для | Простые детали, плоские детали | Многогранные детали, цилиндрические элементы | Сложная геометрия, поднутрения, поверхности произвольной формы. |
| Необходимы настройки | 1–2 | 1 | 1 |
| Типичный допуск | ±0,01 мм | ±0,01 мм | ±0,005 мм |
| Расходы | Самый низкий | Умеренный | Самый высокий |
Opicreate предлагает все три варианта. Наши инженеры порекомендуют наиболее экономически эффективный подход, исходя из ваших проектных требований.
Готовы начать свой проект фрезерования с ЧПУ?
Загрузите свой чертеж и получите бесплатное ценовое предложение с отзывами DFM. Быстрые сроки выполнения заказов, конкурентоспособные цены и индивидуальная инженерная поддержка.
